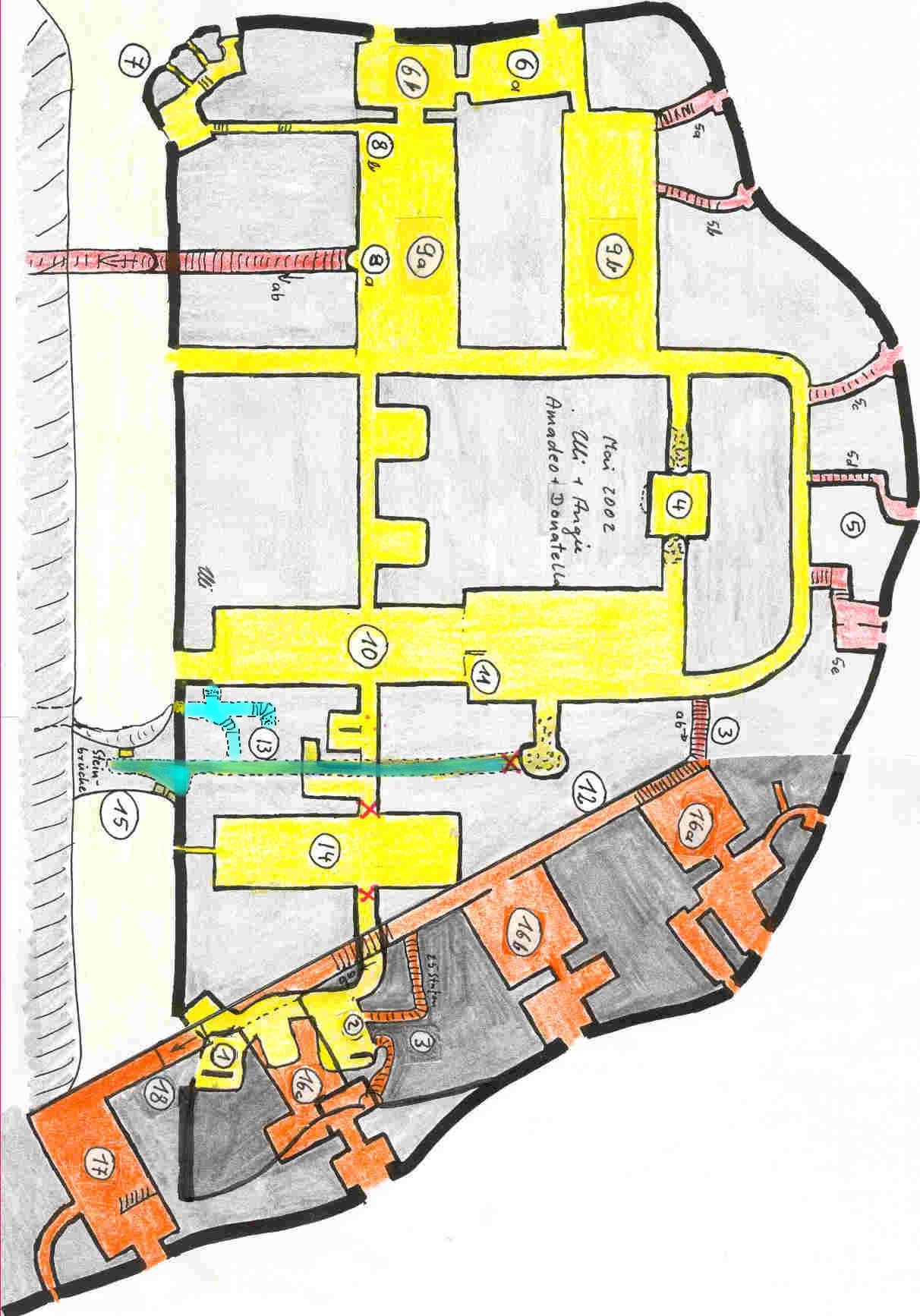

Plan des Werks Valmorbia

Ulrich Mößlang Optik Heydenreich der  Tauchbrillenspezialist  und  zertifizierter Sport-Optiker

Fernkampfwerke, Bunker, Infanteriestützpunkte, Stellungen und Festungen der Österreicher und Ex Forte der Italiener aus dem ersten Weltkrieg in den Alpen, Dolomiten, Verona, Venezien und Friaul.  Denkmäler in München, Bayern und dem Rest der Welt.


erstellt im Mai 2002 von Ulrich + Angie Mößlang und Amadeus + Donatella Bortolotti
in Farbe und Schwarz-Weiß

Sie dürfen meine Fotos und Pläne mit dem Zusatz "Copyright Ulrich Moesslang und www.moesslang.net "
und der  Nennung der Seiten an uli@moesslang.net verwenden

Nr. 1 Eingangsbereich.
Nr. 2 Vorraum mit Treppen zum Kellergeschoss und einer Geschützkaverne in Richtung
         Matassone.
Nr. 3 Zwei Zugänge zum Kellergeschoss.
Nr. 4 Quadratischer Raum, die Zugänge und der Raum ist mit Schotter bedeckt.
          Der Zugang ist möglich. Der quadratische Raum 4m x 6,50m  ist nach oben offen
Nr. 5 a-e Zwei Schießscharten und drei Geschützkavernen in Richtung Valmorbia.
          Nr. 5e ist bei den Scharten in zwei Zimmer geteilt.
Nr. 6 a + b Verbindungsräume mit Geschützkavernen Richtung Bergsattel.
Nr. 7 Kampfstand oder ein vorgezogenem Koffer zum Verbindungssattel und mit einer
         großen Kaverne für die Kontereskarpe oder Kampfgraben.
Nr. 8 b Eingang zum Kampfstand.
Nr. 8 a Zugang zur gedeckten Poterne die durch den Felsen bis zum Zufahrtsstraße führt
          und in einer Kasematte endet.
Nr. 9 a Ein sehr großer Raum mit 20m x 9m, Zugang zu 8a+8b und 6a+6b.
Nr. 9 b Ein gleich großer Raum wie 9a. Zugang zu zwei Schießscharten 5a + 5b
Nr. 10 Großer Raum mit 22m Länge.
Nr. 11 Rampe zwischen den Räumen.
Nr. 12 Stollen teilweise mit Schotter gefüllt, er endet in einem senkrechten Schacht,
            der ein Zugang zum Stollen in die Steinbrücke führt. Er ist nicht zu besteigen!
Nr. 13 Stollen zum Kampfstand in der Steinbrücke.
Nr. 14 Großer Raum mit tiefer gelegenem Boden. Achtung, hier ist der Durchgang nicht,
            oder nur sehr schwer möglich.
Nr. 15 Einmalige Steinbrücke mit Fenstern zum bestreichen des Kampfgrabens. Will man
            auch diesen Gang erkunden ist Schwindelfreiheit und Trittsicherheit nötig.
            Der Einstieg ist an der rechten Seite bei den seitlichen zwei Fenstern.
            Vorsicht, der Stein ist brüchig und der Kampfgraben 15m tiefer.
Nr. 16 Die Kellerräume sind in orange gehalten und überlagen sich im Eingangsbereich.
Nr. 16 a Ein 4m hoher großer 7m x 7m Raum  mit engem Zugang, 2,5m dick zur geräumigen
              Geschützkaverne in Richtung Matassone.
Nr. 16 b Ein 16m x 7m großer Raum, der Durchgang zur geräumigen Geschützkaverne ist 4m dick.
Nr. 16 c Ein 12m x 5,5m großer Raum, der mit einer Mauer zur Geschützkaverne abgetrennt ist
Nr. 17 Bei dem Zugang zu diesem großen Raum fehlen auf dem Stollen die Treppen! Sturzgefahr!
           In dem Raum geht noch eine kleine Kaverne nach Rechts in einem Halbkreis weg.
           Im vorderen Drittel auf der linken Seite des Raumes ist eine 1,5m Stufe.
Nr. 18 Die fehlenden Stufen. Der Boden ist glatt und feucht.
           Nicht das Runterkommen ist das Problem.



Der selbe Plan zum Ausdruck hochkant

Zu den getrennten Plänen Erdgeschoss und Keller

Zu den Plänen in Schwarz-Weiß
