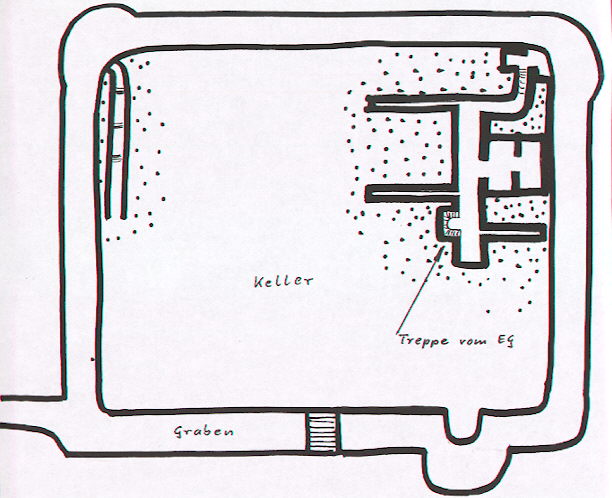

Plan der Kellerräume, mit den Ausgängen zum Kampfgraben.

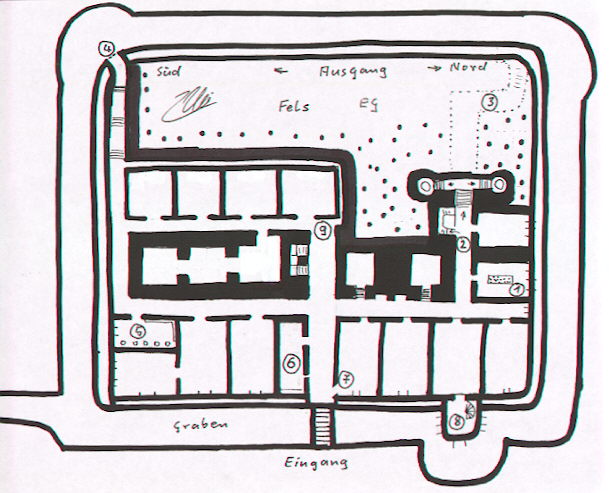

Erdgeschoss des Werks Mattarello alto.
Nr.1 Hier muss es sich um die Küche handeln. Der Boden ist gefliest und
ein gemauerter Sockel für den Herd ist auch noch
sichtbar. Nr.2 Aufgang zu zwei Geschütztürmen die
sich jetzt unter dem Blechdachgewirrl befinden müssen. Nr.3
Der nördliche unterirdische Zugang zum Kampfgraben. Nr.4 Der
südliche Zugang zum Kampfgraben.
Nr.5 Toilettenraum. Nr.6 Eingangskontrollraum mit
Schießscharte. Nr.7 Raum mit schräger Schießscharte, jetzt mit
alten Schlauchbooten gefüllt. Nr.8 kehlseitig vorgezogener
doppelstöckigen Koffer zur Bestreichung des Kampfgrabens und des
kehlseitigen Vorplatzes. Nr.9 Hauptgang zur Treppe und zu einem kleinen
Gang um die hinteren Räume herum zum Zugang zum südlichen Kampfgraben.

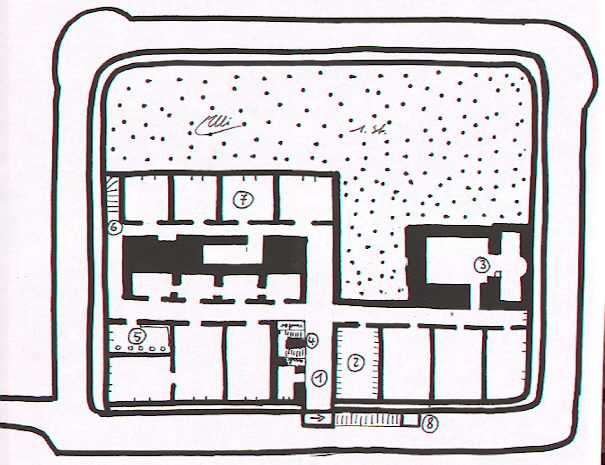

Erster Stock. Nr.1
Hauptgang zum Aufgang auf das Dach. Nr.2 Mannschaftsräume mit auf
jeder Seite 12 Befestigungshaken für die Kleider und Tornister.
Nr.3 ein hoher Raum mit Eisenbefestigungsvorrichtungen und einer
Steigleiter. In dem Quadratischen Eingangsraum ist eine Decke eingezogen
die teilweise offen ist. Nr.4 Treppe.
Nr.5 Toilette. Nr. 6 ein verschütteter Zugang zum Dach. Nr.
7 Räume mit je einem Fenster nach Westen. Über eines dieser Fenster
sind wir eingestiegen.

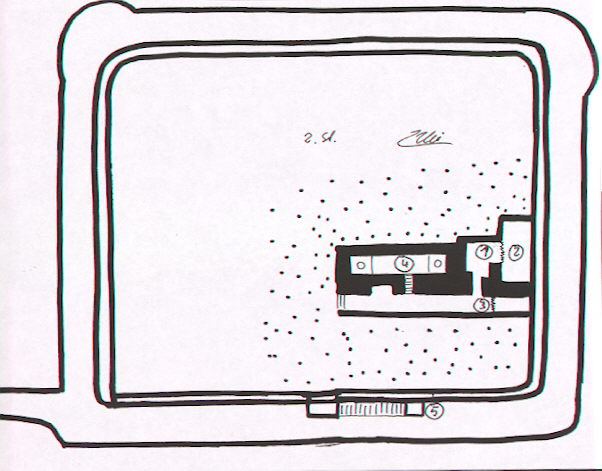

Zweites Stockwerk: Nr.1 über dem vorhergehenden
Raum Nr.3 mit dem teilweise abgebrochenem Boden und Blick auf den Raum
Nr.2 der über beide Stockwerke geht und der eisernen
Trittleiter. Nr.3 Gang mit abgebrochenem Boden.
Nr. 4 Zugang zu Geschützstellungen, deren Kuppeln auf dem Dach zu sehen
sind.
